Hardware Topton i3N305 2x10GbiE¶

Wymiana i dodanie NVMe¶

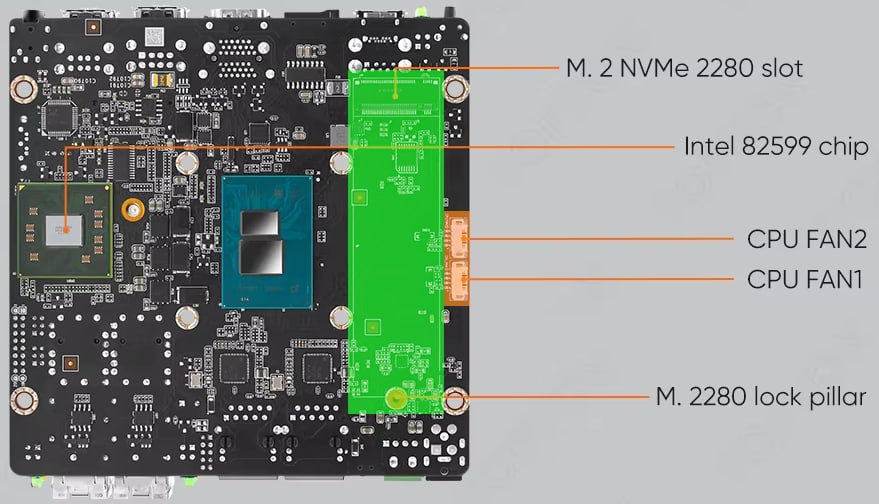

Żeby dostać się do nVME (zaznaczony na zielono) trzeba całkowicie wykręcić płytę główną i delikatnie ją odciągnąć trzyma się obudowy przez termopady. Trzeba uważać na kabel od wentylatora podłączony do gniazd oznaczonych na pomarańczowo:

Wymiana i dodawanie dysku 2.5"¶

Dysk SATA podłącza się do złącz oznaczonych na niebiesko:
— czarne dane
— białe zasilanie

Natomiast nie pamiętam niestety, w którą stronę względem obudowy powinien być zamontowany.

Wtyczki w dysku prawdopowobnie muszą się znajdować po tej samej stronie co gniazda na płycie głównej

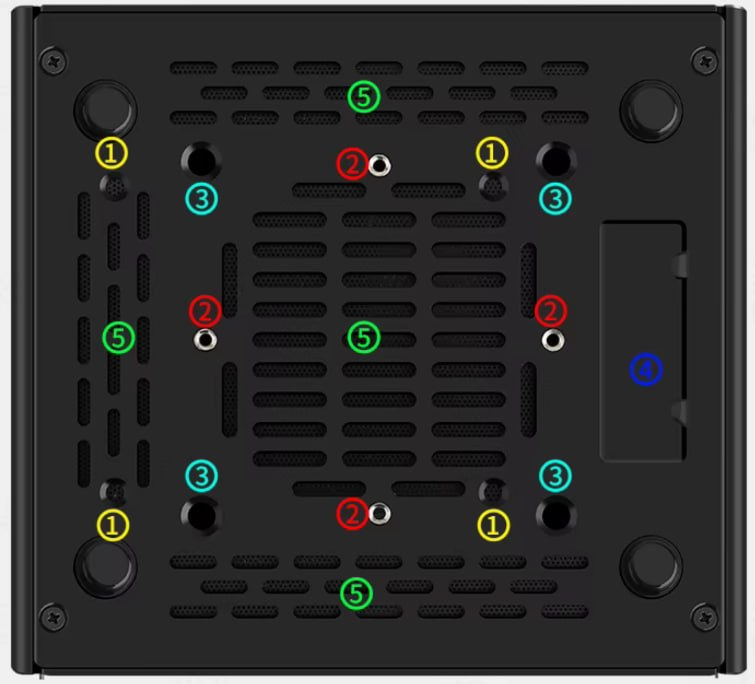

Żeby dysk SATA przykręcić do spodniej części obudowy trzeba zrobić otwory w metalowej "siateczce" od wewnętrznej strony. Otwory są oznaczone jedynką:
